1.2 工程和设备的技术标准
严格参照的基本文件：
ISO,IEEE,IETF等
数据中心机房的系统需求
国际标准：
IEEE802.3 Ethernet
IEEE802.5 TokenRing
EIA/TIA568 工业标准及国际商务建筑布线标准
ANSI X3T9.5
FDDI
其他重要标准：
建筑部分参照标准
国家标准《电子计算机机房设计规范》（GB50174-93）
国家标准《计算站场地技术要求》（GB2887-89）
国家标准《计算站场地安全技术》（GB9361-88）
国家标准《计算机机房用活动地板的技术要求》（GB6650-86）
国家标准《电子计算机机房施工及验收规范》（SJ/T30003）
电力保障部分参照标准：
《低压配电设计规范》（GB50054-95）；
《电子计算机机房设计规范》（GB50714-93）；
《计算站场地技术要求》（GB2887-89）；
《供配电系统设计规范》（GB50052-95）；
《高层民用建筑设计防火规范》（GB50045-95）；
《电气装置安装工程接地装置施工及验收规范》（GB50169-92）；
综合布线部分参照标准：
中国工程建设标准化协会标准－建筑与建筑群综合布线系统工程设计规CECS72：95
SYSTIMAX结构化布线系统设计总则

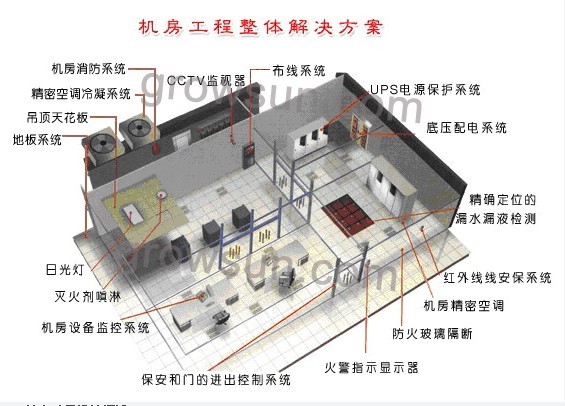

1.3 工程范围
上海xxx有限公司数据中心机房的施工范围和主要项目是：
建筑部分：
国产沈飞抗静电全钢活动地板敷设
不锈钢饰边框大玻璃隔断安装或乳胶漆饰面石膏板隔墙
高级乳胶漆装饰墙面
各类门安装
电气工程部分：
机房动力配电系统；
机房UPS电源配电系统；
机房照明及应急照明系统；
机房直流地极、直流地网及静电泄漏地网；
配电柜、配电箱制作安装；
各类用电设备安装；
配电系统消防联动部分。
空调新风系统：
空调机安装；
新风系统制作安装、新风机安装；
排风系统制作安装、排风机安装；
门禁系统：
入口门处设置不同的进入等级。
保安监控系统：
设置摄象接头，监控设备。监控设备设在中控室。
漏水检测系统：
对空调机及其上下水管设置定位漏水检测系统。
消防报警及自动灭火系统：
采用智能型火灾报警系统，设置烟感、温感探测器。
采用FM200全淹没式气体灭火系统，使用自动、手动及机械操作。
*场地监控系统（监控）
对下述系统及设备提供24小时全天候监控。
UPS不间断电源
配电柜
柴油发电机（如有）
其他
1.4 项目需求分析
1.4.1工程简介
上海xxx有限公司数据中心机房可用总面积约为2000平方米。
前厅接待区：
企业形象、公司背景说明
会议室：
办公家具、电子黑板及空调机等
演示厅：
视频演示系统、PC机及空调机等
办公室：
办公家具和设备、空调机等
配电室：
UPS电源、后备电池、配电柜、空调机等
网管计费中心：
计费系统、视频系统、空调机等
客户办公室：
办公设备、PC机空调机等
监控室：
图像、动力监控系统、空调机等
气体钢瓶间：
气体钢瓶、支架管路、启动钢瓶
值班室：
火灾报警控制盘、联动控制盘
1号机房区：
机柜、计算机及网络设备、精密空调等
2号机房区：
机柜、计算机及网络设备、精密空调等
若：机房层高为3.6米，梁下高为3.1米，活动地板高0.4米，机房设计净高2.7米。
1.4.2需求分析
上海xxx有限公司数据中心机房项目建设的目标为：为今后的业务的进行和发展提供服务。数据中心机房项目建设要求提供可靠的高品质的机房环境。一方面机房建设要满足计算机系统网络设备，安全可靠，正常运行，延长设备的使用寿命。提供一个符合国家各项有关标准及规范的优秀的技术场地。另一方面，机房建设给机房工作人员网络客户提供了一个舒适典雅的工作环境。说到底，计算机房是一个综合性的专业技术场地工程。机房具有建筑结构、空调、通风、给排水、强电、弱电等各个专业及新兴的先进的计算机及网络设备所特有的专业技术要求。同时又要求具有建筑装饰、美学、光学及现代气息。因此机房建设需要专业技术企业来完成。从而在设计和施工中确保机房先进、可靠及高品质。只有既满足机房专业的有关国标的各项技术条件，又具有建筑装饰现代艺术风格，有新的立意的机房，才能充分满足业主的使用要求。
1.4.3方案描述
上海xxx有限公司数据中心机房机房面积2000平方米，设有三个数据机房、客户办公室、监控室、UPS配电室、网管及计费中心、演示厅、办公室、会议室及前台接待厅等。
机房设配电室，安装UPS电源，并设有主配电柜、电池柜、计算机配电柜、照明配电箱，对机房配电系统全面管理。
机房配电设UPS电源配电、空调动力及照明配电，并做直流地网和静电泄漏地网。
机房单独设空调系统棗机房专用空调方案，选用德国STULZ公司型号为MRD-1324A/MRD-993A空调机。
机房采用门禁系统，机房大门、工作间、网络配线室、设置门禁。
机房设置消防与自动报警系统，并设置FM200气体灭火系统。
1.4.4 对土建结构方面的要求
1、电子计算机机房的建筑平面和空间布局应具有适当的灵活性，主机房的主体结构宜彩大开间大跨度的柱网，内隔墙宜具有一定的可变性。
2、主机房净高，应按机械高度和通风要求确定，宜为2.4～3.0M。
3、电子计算机机房的楼板荷载可按5.0～7.5KN/M2设计。UPS电源室的楼板荷载可按8.0～1.2KN/M2设计
4、电子计算机机房主体结构应具有耐久、抗震、防火、防止不均匀沉陷等性能。变形缝和伸缩缝不应穿过主机房。
5、主机房中各类管线宜暗敷，当管线需穿楼层时，宜设技术竖井。
6、室内顶棚上安装的灯具、风口、火灾控测器及喷嘴等应协调布置，并应满足各专业的技术要求。
7、电子计算机机房围护结构的构造和材料应满足保温、隔热、防火等要求。
8、电子计算机机房各门的尺寸均应保证设备运输方便。
1.5 方案总体介绍
1.5.1 建筑部分
上海xxx有限公司数据中心机房是高科技产业类ISP/ASP用机房。为了机房的安全可靠、正常运行，对该机房的设计必须符合国家标准、行业标准及规范；在防火安全方面，要按照一级防火要求设计。
机房采用恒温恒湿的专用空调，送风方式为下送风上回风的循环送风方向，这样可保证网络通讯设备在恒温恒湿的环境下工作。为了防止精密空调机的加湿器漏水，在每台空调机周围安装了漏水检测报警系统。
为了保证电脑机房内工作人员有一个舒适的工作环境，和保证机房内的空气洁净程度，我们设计了新风系统送入机房，这样既可保持机房内的空气新鲜，同时也能维持机房内的正压需要。
在进入电脑机房的地方给工作人员分别设置了进入权限和历史记录的门禁系统。主机房、工作区、网络配线间及机房入口大门均安装门禁。
1.5.2机房动力配电保障系统
机房辅助设备动力配电系统
机房辅助动力设备包括计算机专用精密空调系统、计算机机房照明配电系统、计算机机房新风系统及市电辅助系统（市电插座等）。由于机房辅助动力设备直接关系到计算机设备、网络设备，通讯设备以及机房其他用电设备和工作人员正常工作和人身安全，所以要求配电系统安全可靠，因此该配电系统按照一级负荷考虑进行设计。
电源进线采用电缆或封闭母线（电源取自建筑物本体低压配电室母线）进线配电柜（AP）与出线配电柜（AP1、AP2）并排安装于机房UPS配电室，采取集中控制，便于管理机房空调设备。各电脑机房及其它房间专用空调电源直接引自开关柜AP1，舒适空调及新风、市电插座引自多用途配电箱AX，体现出集中控制与就地操作相结合的设计原则。
机房计算机设备动力配电系统
机房计算机设备包括计算机主机、服务器、网络设备、通讯设备等，由于这些设备进行数据的实时处理与实时传递，关系重大，所以对电源的质量与可靠性的要求最高。设计中采用电源由市电供电加备用发电机这种运行方式，以保障电源可靠性的要求；系统中同时考虑采用UPS不间断电源，最大限度满足机房计算机设备对供电电源质量的要求。市电电源供电与备用发电机供电在机房配电室进行切换，再经过UPS不间断电源对计算机设备供电。
电源进线采用电缆或封闭母线，双路切换柜、UPS输入输出配电柜并排安装于机房配电室。配电系统采用集中及分散控制，输出配电分柜JAP1—JAP4安装于负荷集中区域（电脑机房及控制室），以便于就地控制、管理设备计算机用电。
1.5.3机房照明配电系统
a. 照度：
机房按《电子计算机机房设计规范》（GB50174-93）要求，照度为400Lx；同时设机房疏散指示灯、安全出口标志灯；应急备用照明照度不小于40Lx。
b. 灯具选择：
灯具选用亚光不锈钢三管格珊灯组并带电容补偿：
3*40W(1200*600)/3*20W（600*600）
接地系统：
a、交流工作地、保护地采用建筑物本体地极，设计考虑为直流逻辑地设一组新的接地极，接地电阻小于1Ω；机房配电系统的交流工作地、安全保护地采用建筑物本体综合接地（其电阻小于0.5Ω）。
b、为防止感应雷、侧击雷高脉冲电压沿电源线进入机房损坏机房内的重要设备，在电源配电柜电源进线处安装浪涌防雷器。
正如您所知道的，机房内的供配电系统是机房中建设规划中最重要的内容。所以我们为上海xxx有限公司数据中心机房提供的是一个完全解决方案。在设计上我们采用了模块化宽冗余的设计理念，既符合电脑机房配电系统的灵活性，又不会对未来扩容造成瓶颈。
由于目前国内大容量的电气开关各方面性能很难达到电脑中心完全安全意义上的要求，所以我们建议所有核心电气产品一律使用法国梅兰日兰/施耐德的电气设备。从直接成本上看可能会增加一部分投资，但从上海xxx有限公司数据中心机房的重要性和安全性以及未来发展考虑，这一投资是非常合理和科学的。
1.5.4 空气质量保障系统
为确保机房内计算机系统的安全可靠、正常运行，在机房建设中为机房提供符合要求的场地环境，我们推荐采用梅兰日兰公司德国生产的STULZ恒温恒湿机房专用空调机。
机房专用空调采用下送风、上回风的送风方式。我们为您选择的机房专用空调是模块化设计的，可根据需要增加或减少模块；也可根据机房布局及几何图形的不同任意组合或拆分模块，且模块与模块之间可联动或集中或分开控制等。
机房内的新风系统是必不可少的。清新的新风提高机房的洁净度，使机房保证正压，并提供新鲜空气。新风应满足两个指标：其一，是每人每小时40立方米；其二，是应占空调系统总风量的5~10%
本机房四周密封，新风极为重要。
根据国家有关规范和标准规定，计算机房内应设排风系统，用以排除可能出现的烟雾及灭火后出现的气体。
1.5.5 综合布线（方案另述）
1.5.6 门禁系统
在方案中我们设计了多套门禁系统，分别用于电脑机房的入口处和主控机房，是电脑机房安全的保障。可以根据贵方的需要，对各门禁系统进行分级授权，从而实现人员进出的的电子化管理。
1.5.7 机房专用空调
根据此数据中心机房的实际情况，我们建议选用恒温恒湿机房专用精密空调。推荐使用的产品为德国生产的STULZ（史图斯）空调机，它可以保证电脑机房拥有一个恒久的良好的机房环境。
1.5.8 防雷工程（参考）
根据有关统计资料表明，感应雷电过压幅值在无屏蔽架空线上最高标准达20KV，所以在建设计算机房时应做好防雷工程，以防患于未然。
机房防雷工程一般要做以下几步：
1、做好机房接地
根据国际GB50174—93《电子计算机房设计规范》，交流工作地、直流工作地、保护地、防雷地宜共用一组接地装置，其接地电阻按其中最小值要求确定。如果计算机系统直流地与其他地线分开接地，则两地极间应间隔25米。
2、做好线路防雷
1）在动力室电源线总配电盘上安装并联式专用避雷器构成第一级衰减。
2）在机房配电柜进线处，安装并联式电源避雷器构成第二级衰减。
3）机房布线不能延墙敷设，以防止雷击时墙内钢筋瞬间传导墙雷电流时，瞬间变化的磁场在机房内的线路上感应出瞬间的高脉冲浪涌电压把设备击坏。
1.5.9 机房设备监控系统（参考）
随着科学技术的日益发展，计算机在金融、保险、证券、铁路、邮电、电力、海关、税务、国防等领域得到广泛的运用，为保障计算机系统时时刻刻地正常运行，各单位投入了大量的环境设备，诸如低压配电设备、备用柴油机组、UPS、专用空调、消防、漏水报警、门禁设施等等，一旦这些设备出现故障，对计算机系统的运行，对数据传输、存储的可靠性构成威胁。如故障不能及时排除，可能会造成的经济损失是无法估量的，故计算机房的管理工作就显得尤为重要。
目前许多计算机房采用24小时专人值守，定时巡查机房内的环境设备，这样不仅加重了管理人员的负担，造成人力的浪费，而且对事故的发生时间及责任无科学的认定。更重要的是人为的疏忽或值守人员对设备缺乏必要的了解，即使发生故障也不能作出及时的处理，那么损失是无可避免的了。
机房场地设备监控系统不仅对机房供配电系统（分为一次配电、二次配电）；不间断电源（UPS）系统；空调系统；消防系统；保安系统（分为门禁系统、闭路监视系统、通道报警系统）；漏水检测系统等环境设备具有完善的监控和控制功能，更为重要的是融合了机房的管理措施，对发生的各种事件都结合机房的具体情况给出处理信息，提示值班人员进行操作。实现了机房设备的统一监控，实时语音电话报警，实时事件记录。减轻机房维护人员负担，有效提高系统的可靠性，理清事件关系，实现机房可靠的科学管理。
根据IDC对计算机房动力及环境设备提出的监控项目及具体要求，选用智能集中监控系统。(见系统结构图)。
各前端智能仪器[如XB-DM8（通用控制器），XB-DIRIS（电量监控仪表），XB-AM17（模拟量采集器），空调，UPS等，通过直接或传感器不断采集前端设备（如进线柜、母联柜、出线柜，消防报警系统，门禁系统，各漏水检测点，环境温湿度测量，电池组，各空调机，各台UPS等）的数据（如电量，电压，温度，湿度，信号状态等等），各前端智能仪器以RS485远程控制网络的型式与工控机的设备驱动板直接相连，实时地将前端智能仪器收集到的设备数据传递到控制中心计算机内进行分析处理，在显示器上显示出来。然后又把监控计算机发出的下一步监控指令进行必要的转换后传送到各前端智能仪器以便执行这些监控指令，从而指挥现场的各设备工作，通过这种高效率、有条不紊的过程，令整个监控系统实现了全自动化。
由于UPS和空调产品经历了几代的变化，从而在功能上也不断增加，致使监控的方式有所不同，早期的产品只有工作信号输出监控的功能就十分简单。近期智能型的即带有通讯接口产品，监控UPS内部各部份的工作状态及工作参数，梅兰日兰UPS、SICON UPS、EXIDE UPS等UPS都是采用RS232通讯接口。因此得先通过RS232／RS485转换器变成RS485总线。UPS的RS232通信接口通过RS232/RS485转换器将转换后的信号直接传送到工控机的设备驱动板的UPS通讯口。从而完成上海吉通所要监控设备的监视与控制功能，实现所有设备的统一界面管理，因此操作和维护起来非常的简单、方便。
2、详细设计
2.1 建筑部分
2.1.1 设计规范
GB 2887-89《计算站场地技术要求》
GB 9361-88《计算站场地安全要求》
GB 50174-93《计算机机房设计规范》
GB6650-86《计算机机房活动地板技术条件》
GBJ 45《高层民用建筑设计防火规范》
GB 50222-95《建筑设计防火规范》
GB 50054-95《低压配电设计规范》
IEC1024-1：1990《建筑防雷》
ITU.TS.K21：1998《用户终端耐过电压和过电流能力》
GB 50150-91《电气装置安装工程电气设备交接试验标准》
GB 50236-98《现场设备、工业管道焊接工程施工及验收规范》
JGJ 73-91《建筑装饰工程施工及验收规范》
2.1.2 设计方案
本方案机房场地装修装璜的设计宗旨是：
（1）集成系统的节能化考虑，新技术的应用，以节约日后的运行成本；
（2）合理的信息路由结构设计，以防止可能造成系统互联的阻塞；
（3）机构紧密的供配电设计，以减少网络设备的电磁干扰；
室内装璜部分的设计遵循原则是：要体现出作为重要信息会聚地的室内空间特点，在充分考虑网络系统、空调系统、UPS系统等设备的安全性、先进性的前提下，达到美观、大方的风格，有现代感。
选用的装璜材料：
在选用装修、装璜材料方面，要以自然材质为主，做到简明、淡雅、柔和，并充分考虑环保因素，有利于工作人员的自身健康
2.1.3 架空地板工程
活动地板在计算机房中是必不可少的。机房敷设活动地板主要有两个作用：首先，在活动地板下形成隐蔽空间，可以在地板下敷设电源线管、线槽、综合布线、消防管线等以及一些电气设施（插座、插座箱等）；其次，由于敷设了活动地板可以在活动地板下形成空调送风静压箱。此外，活动地板的抗静电功能也为计算机及网络设备的安全运行提供了保证。
活动地板的种类较多。根据板基材、材料不同可分为：铝合金、全钢、复合木质刨花板等。地板表面则粘贴抗静电贴面（有进口和国产的区别）。活动地板的不同选择直接影响机房的档次。不同质量的地板使用后，机房的效果大不一样。目前国内机房活动地板使用档次高的有德国美露牌抗静电活动地板。该机房采用沈飞牌防静电活动地板。
抗静电地板安装时，同时要求安装静电泄漏系统。铺设静电泄漏地网，通过静电泄漏干线和机房安全保护地的接地端子封在一起，将静电泄漏掉。
此数据中心机房活动地板敷设高度为0.4米，活动地板安装过程中，地板与墙面交界处，活动地板需精确切割下料。切割边需封胶处理后安装。地板安装后，用铝塑板踢脚板压边装饰。铝塑板踢脚板与铝塑板玻璃隔墙互相衬托，协调一致，效果极佳。
机房设计采用下送风方式。楼地面必须符合土建规范要求的平整度。地面最好采用水磨石地面。如地面抹灰应达到高级抹灰的水平。而且地面需要进行防尘处理。通常在地板下的墙面、柱面、地面均刷涂防尘漆两遍。全部水泥面均经刷漆处理，达到不起尘的作用，从而保证空调送风系统的空气洁净。
下面再介绍一下抗静电活动地板的性能、特点。
活动地板主要由两部分组成。A）抗静电活动地板板面；B）地板支承系统，主要为横梁支角（支角分成上、下托，螺杆可以调节，以调整地板面水平）。地板规格主要为600*600毫米。
活动地板是易于更换的。用吸板器可以取下任何一块地板。地板下面的管线及设备的维护保养及修理是极其方便的。
活动地板是灵活的。当其中的某一部分需要改变，如增加新的机柜，其扩展极其方便。如需调整地板高度可任意调整。
活动地板是牢固的，稳定的，紧密的。这是毫无疑问的。而且我们所推荐的沈飞地板和钢地板恰恰具备这些优点。活动地板安装的工艺可以保证地板的严密和稳定。调整好不会有响动和摇摆，也没有噪音。至于防鼠，则应在围护结构上解决，尽量不留孔洞。有孔洞如管、槽，则要作好封堵，要绝对保持围护结构的严密。活动地板安装一定要做到非常严密，表面平整。这取决于两个方面。一是活动地板本身的精度，二是安装工艺和质量。安装的活动地板，给人以高档、豪华的印象。地板系统的确可以承受较高压力的碾压。在高压力下有较好的持续性。这是因为地板本身承载能力大和板面的硬度高和稳定性好。活动地板有专用的通风地板。通风地板是单独加工的，钢结构。走线地板加工后都相应地套装塑料出线口，在线口内走线。地板下，我们一般要涂防尘漆，并考虑粘贴福乐士保温层，以做到保温绝热。
此外，沈飞地板的阻燃性能和系统电阻率均满足国家的有关标准，并通过了权威检测部门的检测，有国家认可的检测报告。
2.1.4 玻璃隔墙工程
数据中心机房的隔墙推荐采用发纹饰面玻璃隔墙。玻璃隔墙在机房中的重要作用是显而易见的。最初的玻璃隔墙是在木隔墙上安装固定玻璃窗，然后在八十年代初期大量采用铝合金玻璃隔墙。九十年代初期不锈钢饰面大玻璃隔墙在机房中得到了广泛应用。这种隔墙配合以不锈钢边框，采用12毫米厚玻璃，安全、牢固，壮观气派，透视效果极好，衬托了机房宏观形象。玻璃隔墙的优点确立了它在机房中的地位。在玻璃隔墙实际使用中，最初用做饰面的不锈钢镜面板尽管外形靓丽，但终因易产生眩光而逐步淘汰，代之以发纹不锈钢饰面。
该数据中心机房中大量地采用玻璃隔墙。为安全起见，应该使用钢化玻璃。
机房外围界墙及防火隔墙建议在土建施工中采用轻质土建隔墙，并两面用水泥砂浆抹平。如机房不适宜做土建隔墙，可以采用轻钢龙骨苍松板隔墙（内镶岩棉）。其强度、表面硬度和防火性能指标均能满足要求，且保温、隔热、隔音，是轻质隔墙中的理想材料。其墙厚度约为100毫米。
2.1.5 墙面工程
机房中吊顶、地板、玻璃隔墙材质都比较好，价格也高。墙面不管是采用壁纸还是高档乳胶漆，价格虽很低廉，但外观无法与吊顶和活动地板相互衬托。近年来，在高档、先进的机房中主要采用了以下几种材料做墙面：金属复合壁板、铝塑板等。
上述两种材料施工后，所见到的墙体表面相似，均为金属漆面。只是基层结构不同而已。下面分别叙述两种墙面的优缺点。
金属复合壁板是由彩色钢板（0.7毫米）做好50毫米厚的箱型凹凸的板材。其内部垂直粘贴50毫米的优质岩棉。板材在生产线上加工，工艺先进，尺寸精确。安装时，在顶上和地面先安装马槽，然后依次把壁板推入后固定。其表面为钢板漆面，安装后接口缝隙小于1毫米，美观、整齐，缝隙均匀。该壁板又常常用在洁净室，隔音、保温、密封效果好。该墙体有配套的金属壁板门，精致、美观。
铝塑板墙面也是由骨架和面层组成。骨架有两种：一种采用轻钢龙骨石膏板；另一种采用15毫米中密度板，宽150毫米，间距150毫米。中密度板调平后粘贴三层板。在刷涂防火涂料后，作为骨架基层。基层形成后，两面刷胶，晾干后，将铝塑板粘贴牢。铝塑板粘贴时，留缝隙3毫米，注玻璃胶。铝塑板墙面表面为铝板漆面。该种隔墙优点是价格适中，安装方便，表面也很清秀。缺点是缝隙注胶时难度较大。
墙面处理最经济的方法是直接对墙面进行基础处理后（轻钢龙骨石膏板墙），喷涂以高级乳胶漆进行装饰。这种方法既可基本满足电脑机房基础建设技术上的 要求，也可节约大量的投资，不失为一种务实的处理办法。但必须指出的是各项技术指标和外观效果均大大逊于前三种方法，耐久性也较差。
2.1.6 门窗工程
机房的门一般要求与墙协调。在铝塑板玻璃隔墙上的门采用不锈钢无框玻璃。疏散出口，钢瓶间采用防火门。
防火门一般有两种。一种为不锈钢材质；另一种为钢材漆面。建议上海汤臣防火门，工艺精确，质地优良。
2.2 电气部分
2.2.1 设计依据，执行的设计规范
《电子计算机机房设计规范》（GB50174-93）；
《计算站场地技术要求》（GB2887-89）；
《供配电系统设计规范》（GB50052-95）；
《低压配电设计规范》（GB50054-95）；
《高层民用建筑设计防火规范》（GB50045-95）；
《电气装置安装工程接地装置施工及验收规范》（GB50169-92）；
数据中心机房提供的平面图及技术要求。
2.2.2 数据中心机房配电设计主要考虑
1. 机房进线电源采用三相五线制；
2. 机房内用电设备供电电源均为三相五线制及单相三线制；
3. 机房用电设备、配电线路装设过流过载两段保护，同时配电系统各级之间有选择性地配合，配电以放射式向用电设备供电；
4. 机房配电系统所用线缆均为阻燃聚氯乙烯绝缘导线及阻燃交联电力电缆，敷设镀锌铁线槽SR及镀锌钢管SC及金属软管CP；
5. 机房配电设备与消防系统联动；
2.2.3 机房动力配电系统
机房辅助设备动力配电系统
机房辅助动力设备包括机房专用精密空调系统，机房新风系统及排风系统等。由于机房辅助动力设备直接关系到计算机设备、网络设备，通讯设备以及机房其他用电设备和工作人员正常工作和人身安全，所以要求配电系统安全可靠，因此该配电系统按照一级负荷考虑进行设计。
辅助设备配电系统图
电源进线采用电缆或封闭母线（电源取自建设方变配电室母线），双路电源切换柜（AA1）与配电柜(AP1)并排安装于配电室，采取集中控制，便于管理机房空调设备。
机房计算机设备动力配电系统
机房计算机设备包括计算机主机、服务器、网络设备、通讯设备等，由于这些设备进行数据的实时处理与实时传递，关系重大，所以对电源的质量与可靠性的要求最高。设计中采用电源由市电供电加备用供电这种运行方式，以保障电源可靠性的要求；系统中同时考虑采用UPS不间断电源，最大限度满足机房计算机设备对供电电源质量的要求。市电供电与备用供电电源引自两个不同的电源点，在机房配电室进行切换，再经过UPS不间断电源对计算机设备供电。
计算机设备配电系统图
电源进线采用电缆或封闭母线，双路切换柜、馈线柜并排安装于配电室。配电系统采用集中控制，以便于管理设备计算机用电。
2.2.4 机房照明配电系统
照度选择：
主机房按《电子计算机机房设计规范》（GB50174-93）要求，照度为400Lx；
电源室及其它辅助功能间照度不小于300Lx；
机房疏散指示灯、安全出口标志灯照度大于1Lx；
应急备用照明照度不小于30Lx；
灯具选择
灯具选用松业三管格珊灯组并带电容补偿：
3*40W(1200*600) 3*20W(600*600)
灯具正常照明电源由市电供给，由照明配电箱中的断路器、房间区域安装于墙面上的跷板开关控制。应急备用照明灯具为适当位置的荧光灯灯带中间一管，应急照明电源由双路电源供给。正常情况下荧光灯由市电供电，市电停电时，市电电源切换到备用电源，由备用电源供电，燃亮灯具。
照明系统
2.2.5 接地系统
机房设有四种接地形式，即：计算机专用直流逻辑地、配电系统交流工作地、安全保护地、防雷保护地。本次设计考虑为直流逻辑地设一组新的接地极，接地电阻小于1Ω；机房配电系统的交流工作地、安全保护地采用建筑物本体综合接地（其电阻小于4Ω），防雷接地由建筑物本体防雷设计考虑，机房区不再单独设计防雷接地。直流逻辑地极与建筑物接地极的距离应大于20米。
直流工作地网在机房内的布局是：
用3*20mm2的截面铜排敷设在活动地板下，依据计算机设备布局，纵横组成网格状，配有专用接地端子，用编织软铜线以最短的长度与计算机设备相连。计算机直流地需用接地干线引下至接地端子箱。
容易产生静电的活动地板、饰面金属塑板墙、不锈钢玻璃隔墙均采用导线布成泄漏网，并用干线引至动力配电柜中交流接地端子。活动地板静电泄漏干线采用ZRBV-16mm2导线，静电泄漏支线采用ZRBV-4mm2导线，支线导体与地板支腿螺栓紧密连接，支线作成网格状，间隔1.8米*1.8米；不锈钢玻璃隔墙的金属框架同样用静电泄漏支线连接，并且每一连续金属框架的静电泄漏支线连接点不少于两处。
为防止感应雷、侧击雷沿电源线进入机房损坏机房内的重要设备，在电源配电柜电源进线处安装浪涌防雷器。或者在计算机设备电源处使用带有防雷功能的插座板（如突破）。
2.2.6 机房配电与机房消防报警、灭火系统设计简述
当火灾发生时，感烟探测器报警后，火灾控制器发出火警预警声、光报警信号。但此时不启动灭火程序。当同一防护区的感温探测器与感烟探测器同时报警时，控制器发出声光报警信号。在手动或自动启动灭火程序喷气前，总控制台发出指令，通知人员撤离，并发出联动控制信号，切断机房配电柜供电电源，即切断非消防电源供电的用电设备。如：空调机、新风机、照明、计算机等设备供电电源。上述设备供电与消防系统的联动过程，是采用电源配电柜主断路器的分励脱扣作远距离分端。配电柜主开关均装有分励脱扣器和辅助接点，另外紧急跳闸按钮在必要时可手动切断进线电源。
2.2.7 机房用电设备用电容量估算
1. 机房辅助设备配电负荷PS1=?KW
2. 机房计算机设备用电负荷PS1=?KW
2.2.8 设备选型
配电柜
施耐德开关
配电箱
梅兰日兰开关
灯具
松业高效荧光灯
单相插座
奇胜
计算机插座
突破
跷板开关
奇胜
2.3 空调新风部分
2.3.1 空调系统说明
机房环境特点：
机房中的环境设备在运行中散热量大而且集中，散湿量极小。即机房设备散热量的95%是显热，热量大，湿量小，热湿比极大。在这种情况下，空气处理可近似作为一个等湿降温过程。在这种情况下的焓差小，要消除余热必然是大风量。
此外，因为计算机设备、网络设备24小时不间断运行，所以需要空调系统一年四季不间断地运行。
同时，根据机房的围护结构特点（主要是墙体、顶面、地面，包括：楼层、朝向、外墙、内墙及墙体材料，及门窗型式、单双层结构及缝隙、散热）、人员的发热量，照明灯具的发热量，新风负荷等各种因素，计算出计算机房所需的制冷量，因此选定空调的容量。
数据中心机房空气环境设计参数：
夏季温度
23±2℃
冬季温度
20±2℃
夏季湿度
55±10%
冬季湿度
55±10%
洁净度
粒度≥0.5μm
个数≤18000粒/立方分米
湿度变化率≤5℃/时
机房的环境是靠空调机来实现的。但是，保证机房的洁净度则要求做到以下几点：
第一，机房要密封墙体围护结构清洁。
第二，机房要保持正压，防止脏空气侵蚀。新风做到两级净化，即初效、亚高效过滤器，从而使输入机房的空气质量大大提高。
第三，空调机设中效过滤器，并定期更换，从而保证机房循环中不断对空气净化。
该方案设计可以保证，空气洁净度达到国标要求
空调选型：
为确保机房内计算机系统的安全可靠、正常运行，在机房建设中为机房提供符合要求的场地环境，我们推荐采用德国进口的STULZ恒温恒湿的机房专用空调机。
德国STULZ公司是具有几十年历史的专业生产精密空调的公司。STULZ模块化概念为用户在各个领域中的空调系统应用提供了高度的灵活性。STULZ将安全性和可靠性定为精密空调系统的最高标准。COMPTROL5000控制器的使用，使用户方便的得到所有参数。准确、清晰、简洁易懂。有多种语言显示。这不但节省能耗、时间和投资，而且使你高枕无忧。
机房专用空调采用下送风、上回风的送风方式。我们为您选择的机房专用空调是模块化设计的，可根据需要增加或减少模块；也可根据机房布局及几何图形的不同任意组合或拆分模块，且模块与模块之间可联动或集中或分开控制等。我们为向您推荐的是STULZ MRD662A模块机组，其单个模块为MRD331A技术指标如下：
技术参数：
型号
MRD-331A
制冷量
31.1KW/台
送风量
7000~9000米3/时
机房余压
70Pa
压缩机类型
全封闭涡旋式
压缩机功率
7.4KW
加湿方式
电极式蒸气加湿，8~13kg/h
除湿方式
节能式快速除湿
空气净化
B级，粒度>5μ，<18000粒/dm3
噪音<60dba
显示
大屏幕中文及图形显示
机组尺寸
宽1580*厚810*高1950mm
机组重量
410kg
主要功能及特点：
独特的模块化结构，即每个模块都具有安全独立的制冷系统，每个机组可由1~5个这样的模块组成。其设计思想要求模块（各独立系统）之间互相关联性最小，使其安全可靠性、灵活性及经济性为最高。
多模块机组实现备份保护，可靠性最高。多个独立系统构成机组，单一系统故障检测不影响其他模块运行。
模块可备份状态，自动完成定期切换、故障切换和热负荷峰值启动。
故障备份：
气流故障
压缩机高压故障
压缩机低压故障
加热器故障
加湿器故障
此时，故障模块将关机，并自动转由备份模块工作。
热负荷峰值启动：在室温到达控制极限之前的1.5K或3%相对湿度时，备份模块启动，滞回值为1.0K及3%相对湿度。
定期切换：在一套设备中，备份模块切换被设定为一星期一次，以保证各模块机组部件工作时间的均匀性，以延长使用寿命。
首家采用国际名牌Copeland涡旋式压缩机（活塞式压缩机已属淘汰产品），具有效率更高，噪音更低，寿命更长的特点。
不锈钢制电加热器，并有能耗极低的超声波加湿器可选。
控制器采用中文显示，人机对话操作，可配双控制器（备份）。背景光，大屏幕，易操作，图形及表格显示，24小时湿度曲线记录，预报警提示，80条报警。具有打印机接口和通讯接口。可接STULZ近程和远程监控，并可接BMS通用监控系统。
多采用铝质、不锈钢材料。板材均经过抛光、喷塑处理，抗腐蚀能力强，机组可保证10多年不生锈。
更换无公害制冷剂来代替R22，如：R407C后，STULZ空调机制冷能力不下降，保持现有水平。
机组扩容简便，简单增加模块，即可增加制冷量。
根据场地情况和热负荷，模块可分布分离布置安装。
所有维护均从正面进行，其他面可不需留空间。
模块可分离搬运、运输，通过狭窄通道极其方便。
根据上海xxx有限公司数据中心机房的情况，我们的建议是，将机房配以2台MRD1324A（MRD1324A=MRD331A*4），3台MRD993A（MRD993A=MRD331A*3）机房专用空调机，可满足机房内温湿度的要求，也可实现完全的冗余热备。
空调机的上下水问题
设计中机房上下水管不宜经过机房。
上海xxx有限公司数据中心机房空调机的上下水管应尽量靠近机房的四周，把上下水管送到空调机室。上下水管另一端送至同层的卫生间内。空调机四周用砖砌成防水墙，并加地漏。
为防止机房内漏水，现代机房常常设计安装漏水自动检测报警系统。安装系统后，一旦机房内有漏水的出现，立即自动发出报警信号，值班人员立即采取措施，可避免机房受到不应有的损失。
机房采用精密空调，为风冷式空调机。空调机分成室内机和室外机两部分。根据机房所在大楼的环境情况及空调机本身特性考虑，机房专用空调的室外机部分放在楼屋顶上。采用钢支架固定，在支架上安装室外机。
2.3.2 新风系统说明
机房内的新风系统是必不可少的。清新的新风提高机房的洁净度，使机房保证正压，并提供新鲜空气。新风应满足两个指标：其一，是每人每小时40立方米；其二，是应占空调系统总风量的5~10%。
机房四周密封，新风极为重要。应选用新风净化机2台，其单台风量为2500立方米/时。新风采自室外或取自大楼新风室。
根据国家有关规范和标准规定，计算机房内应设排风系统，用以排除可能出现的烟雾及灭火后出现的气体。
新风系统内设防烟防火阀。排风系统内设排风阀。阀门既可手动又需和消防报警系统联动。根据消防报警指示要求关闭或开启阀门。
2.4 监控系统
2.4.1 需求及我方建议
计算机机房现已成为国民经济发展中的信息枢纽，机房数目和机房设备愈来愈多，为满足工作需要，提高机房环境管理的安全性，建议采用先进的智能化、数码化技术建立管理平台，对保安报警系统、门禁系统、闭路电视监控系统、机房设备等进行管理。
为此根据这一发展趋势，建议采用美国ALC智能自动控制系统和综合数码影像处理系统。
我们力求系统设计中的先进型、可靠性、实用性和扩展性。同时体现如下原则：
严格系统设计方案
设备选型科学周密
选择满足系统功能需要的主机
功能强、操作方便
在满足各项功能的前提条件下，尽可能降低费用
2.4.2 设计依据
《民用闭路电视监控系统工程技术规范》GB50198-94；
《民用建筑电气设计规范》JG5176-92
《安全防范工程设计程序要求》GA/T75-94
《工业企业通信接地设计规范》
《智能建筑设计技术》GBJ232-82等
2.4.3 方案概述
“ALC”先进区域式智能设计，将确保系统在个别控制器发生故障期间，有关问题不会影响其它设备运作。藉此提高系统执行效率。
在设计中考滤下列重要事项，使系统在日后正式运作时能更为顺利。
- 系统必须拥有友好的人机界面
- 系统日后扩充能力
- 系统与其它设备之兼容性
- 在网络繁忙时段的稳定性运作
- 有关网络／系统的交易记录必须作稳定性储存，而保证不能遗失
美国“ALC”智能自动系统将完全满足上述要求，“ALC”的先进网络架构，不仅能提供极稳定的系统运作，即使在不同环境下网络繁忙时段，例如多种警报同时发生期间或网络下载参数时，系统执行效率都不会受到影响。
在操作平台上，“ALC”将系统一体化概念完全实现；其独特整合设计，把各类不同系统功能在同一操作平台 - 电脑终端上完全执行。不仅简化系统应用程序，同时亦能使设备安裝成本大大降低。而当有需要时，可利用“ALC”网络上灵活设计，即可在传输主干线上根据实际需求加设相对分控中心。
有关系统应用方面，“ALC”整个系统操作均在为微软视窗环境下进行，並以生动图符作为操作媒介，令用戶能轻易掌握操作技巧；即使在系统调试完成后，用戶亦能根据不同环境要求而轻易自行修改系统运作程序。
通过各类不同“ALC”联网讯口，“ALC”智能自动系统能与下列各类机电设备作互动式联网。
- 自动消防警报系统
在收到某区消防警报时，系统能根据预设程序通过门禁控制器将相关门户自动开启。
- 楼宇自控系统
当大楼自控系统所管辖的机电设备（如空调、UPS、发电机、配电柜等）发生故障，有关信息将能以动态图形式第一时间显示在“ALC”管理平台上，此外用户亦可根据不同设备的重要性而编定警报产生先后等级，使之进行综合的有机管理。

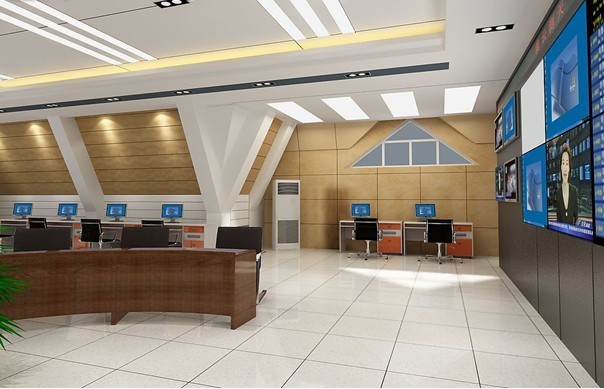

2.4.4 监控中心
本系统在总控室设置在网络室。值班人员是按操作密码所赋予的权限进行相应管理控制工作。发生报警事件或其它事件，操作系统会自动以形象的方式显示有关信息和发生声响提示，值班人员从计算机上可以马上了解到信号的发生地、信号类别和发生的原因，从而相应做出处理。
系统能保证做到没有漏报现象，操作员在中心控制室可以综观全局，了解报警事故发生的时间、地点、原因和采取的措施及实施的效果，同时避免了依赖人手管理所无法预计的事故发生，保证了整个管理水平大大提高。
2.4.5 门禁系统
系统主要实现来访者的身份确认和通道控制。本系统主要通过在各出入口安装读卡机及电控设备，自动控制大门开关。系统形成一个总体网络，可以全面掌握出入口的运行状态，了解来访者的身份，并为迅速排除治安事件提供科学依据。美国ALC INT-9800智能控制系统内门禁控制模块，提供强大的门禁控制功能，如：照片比对、防反潜（anti-passby）、照卡加密码、反劫持密码、双卡逻辑与判断、照卡启动预设程序、动作连动等等。
在入机房的大厅、演示厅、网管及计费中心、机房、监控中心、客户办公室、配电室等处安装非接触式感应读卡机，配合电控锁组成高度保安进出管理系统。
非接触式感应卡保密性强、不可复制、无机械磨损寿命长；
系统抗干扰性强，工作稳定，使用方便。
2.4.6 闭路电视监控系统
鉴于系统的防范要求和特点，采用以数字式图象处理技术为核心的新一代视频处理系统，是最科学和最经济的，也是当今监控系统的发展趋势。不但可以每时每刻都可看到所要监控的画面、进行录像，以备出现警情后，便于案情分析。需要时，还要能对所监控画面进行数字式图象处理，系统不仅可以显示所有画面，而且又能同时全部录像，同时还具有控制云台镜头（此方案中没有用这功能）和视频移动报警功能，处理外来警报信息，图象远程传输等多项先进功能（此方案中没有用这功能）。
本系统采用多媒体控制：
全中文接口
对系统中的所有摄像机、画面切换、冻结、内部通信报警等进行综合全面控制；
通过键盘、鼠标，实现控制，操作简便；
内置报警输入接口及视频报警功能，
报警/事件登记与报告；
实时视频图像显示。
系统具有可扩展性，为后期项目预留接口。
TRV-5300是一体化的基于数码录像、多画面分割器、移动探测、远程传输功能（此方案中没有用这功能）的综合影像处理系统，拥有先进数码录像功能取代传统录像带存储方式，所有影像经过数码处理后，能根据预设程序存放在硬盘内，并自动在DAT电脑带上记录备份。因所有储存影像都经过数码处理，所以画面不但比传统录像带存储更清晰，图像回放时更加简洁，可轻易选取需观看准确时间之画面，系统操作人机界面友好，监控设备简化集中，无需画面处理器、录像机、录像带以及报警主机。其网络传输功能的，突破了传统监控系统受空间限制之缺陷，各工作站安装接收软件后，可通过100M bit以太网远程监控各现场之图像（此方案中没有用这功能、但可以后备增）。
TRV-5300是数码录像、多画面处理、报警联动、图像远程传输的全面解决方案，系统主机安装高可靠计算机部件和专用ALC系统软硬件，工作站安装软件锁，监察工作站工作状态，从而提高整个网络的稳定性和安全性。
系统功能如下：
实时监控：实时监察外围各监控现场传来之图像，并可根据不同需要选择画面显示格式，如：全画面、四分之一画面或十六分之一画面等。
数码录像：完全取代工业长延时录像机进行高效数码录像，将视频信号数字化录制在硬盘上，或备份到DAT电脑带上，实现真正不间断录像。
录像模式：提供多种录像模式，以满足不同要求（如：不间断录像、预设时段录像、警报事故前后录像等）。
回放模式：提供多种录像回放模式供选择（如：搜寻所需时间回放、警报时段回放、动态位移侦测画面回放等）。
其它功能：系统多级操作密码设置、警报设置、画面打印等其它功能。
工作站部分：系统各工作站安装网络接收软件，可实现以下具体功能。
远程实时监控：通过100M以太网远程实时监控各现场情况，根据需要选择不同TRV-5300主机图像或某一主机内所需监视之图像，并可进行多种画面显示格式选择。
远程数码录像：进行远程录像操作，将所监视之图像录制在工作站电脑硬盘，实现远程录像管理。
远程回放：回放远程各主机存储之录像资料，与主机相同有多种回放模式选择。
其它功能：系统操作密码设置、警报设置、画面打印等其它功能。
系统架构：系统由4台TRV-5300-16网络版主机，32个工作站，100M以太网构成，4台TRV-5300-16主机负责接收处理现场之60路视频信号。其中每个工作站可同时访问4台TRV-5300主机，每台主机可供4个工作站同时访问。
(注：此方案TRV-5300是标准版的、不具有网络传输功能，日后可在原有的基础上升级为网络版)
2.4.7 警报系统
在机房的进出入大门里安装被动红外探头，设防其间所有非正常开启将立即触发报警。
每个探测器可单独布防
报警系统具有强大的扩展功能；
灵敏度高，抗干扰；
抗干扰能力高。
2.4.8 系统结构
整个系统主要由“ALC” INT-9800联智智能自动系统及“ALC” TRV-5300汇视综合影像处理器负责管理，下列为各有关子系统：
- 闭路电视监控系统
- 门禁系统
- 防范报警系统
通过综合智能网络，上述各子系统能整合在同一网络下运作，藉此达到系统一体化应用目的。
在总控室內，安装美国“TELEXPER" TRV-5300综合数码处理主机，具有强大的控制、操作功能，主机具有密码保护功能；操作员能通过主控设备即时监控各地点实际情況。监控室内安装多台15寸彩色监视器，以便对区内各处进行实时监控，并将有关图象不间断录制保存。同时，有关摄象机影像将会由TRV-5300汇视数码综合影像处理器作数码化储存，並以其独特的真正多功设计，进行影像同步显示。
当在监视地点布防期间(假设无人进入)，操作员可在设有摄像机的位置开启自动视频报警（移动探测）功能，此功能能根据用户自行设定模式对有关人员出入作出不同程度处理，例如：
- 警铃提示
- 进行智能式加速录影
- 作报警程序处理，等
此外，一台电脑终端将安装于总控中心，其主要负责管理各类区域系统数据，例如持卡者门禁时区、门组设定、各报警点等级设定及各不同监控点连控程序控制。
当机房内监控点发生警报，电脑终端将会即时以跳动图形式显示事故地区平面图，而有关地点之摄像机影像将会同时显示在屏幕上。所有警报讯息将会储存在电脑硬盘內作为日后查询之用。
网络运作方式
整个 INT-9800智能自动系统采用“区域智能工作站”模式设计，其主干线采用 RS-485 网络传输，并以最先进的 "Peer to Peer"（点对点）技术作为通讯方式，因此INT-9800 不但能减低安裝成本，更能使系统运作速度倍增于传统中央控制系统。同时在设备日后扩充方面，亦能更具弹性。
“区域智能工作站”模式设计之特性
在INT-9800系统主干线下，將因应不同要求而安裝不同类型控制器，而每一个控制器內都內置微处理器，有关控制器所控制的外围设备之参数，将储存在相应处理器上，一旦电脑停电或主干线遇上损坏，控制器仍能根据预设系统参数继续运作。
“Peer to Peer”（点对点）技术简介
“点对点”特性在于在RS-485主干线下之任何一个控制器皆能与其它控制器通讯，作出预设逻辑互动程序；而在通讯过程中是无需经过电脑终端，亦即是在电脑停机或损坏情况下，所有预设互动程序仍能继续运作。
系统软件
INT-9800联智 智能自动系统其中最重要一部分乃是MS-9800系统管理软件，MS-9800其能将一部普通个人电脑变为INT-9800网络上之用户工作站。整个软件在微软视窗环境下运作，人机界面友好。通过 MS-9800，操作员能执行一系列智能程序。
容易操作
因为操作员能根据个人喜好在MS-9800下绘制各类操控图标，藉此在不同图层上能直接连接预设图层。当警报发生时，相对事故位置将会即时自动显示，方便操作员能准确知道事故情况。通过动态图，MS-9800能执行下列各项功能：
- 监控外围机电设备运行状态
- 在动态图上直接开启/关闭个别警报点
- 控制外围机电设备，如：灯控系统、电子门锁等
- 实时监察各类模拟信号装置，如温感、湿感等
- 下传修改网络参数
基于提高人机界面概念，在INT-9800联智 智能自动系统下授权操作员能利用鼠标点取适当图标，藉此监察 / 控制相对监控点状态。同时操作员能通过自编图标直接跳到任何预设图层。
多种操作语言运作
MS-9800管理软件在微软视窗环境下运作，因此其不仅提供传统英语版本，更能因应不同地区而在有关语言视窗环境下执行 MS-9800，例如中文、英文等。此外在同一INT-9800 网络下能同时应用多种语言版本。例如在警卫室用中文版本、在行政部用英语版本。此功能非常适合在同一地区內供不同文化背景操作员使用。
2.4.9 系统组成
各子系统主要由“ALC”INT-9800联智智能自动系统及TRV-5300汇视 数码综合影像处理器负责。其主要分为各种外围裝置、区域智能控制器及主控中心配置三部分。
A 外围裝置
A1 闭路电视系统外围监察设备包括下列各项：
- 彩色摄像机
A1-1彩色摄像机
彩色摄像机用以摄取影像並经由视频同轴线传回主控设备；在本方案內，建议采用380高线数彩色摄像机，以达到影像迫真效果，外形美观、易于配合室内装修。
A2 门禁系统之外围裝置主要由下列各部分组成：
- 外围读卡机
- 周边设备（如：电控锁、出门开关等）
A2-1外围读卡机
将采用非接触式感应读卡机，并置数字输入键，用作读取持卡者资料，继而传至相对区域智能控制器作系统分析。
A2-2周边设备
周边设备主要用作处理各类外围设备运作，其中包括：
- 电子门锁（用作控制門户）
- 门感（用作感应门户开关状态）
- 开关按钮（供持卡者从內驱动电锁，离开有关门户）
- 电锁电源供应器
A3 防盗报警系统之外围装置主要如下：
- 开门感应器
A3-1开门感应器
主要负责当有关门户在布防期间，如有任何非授权非法开启，开门感应器将会传出有关门户开启状态讯号至相对区域智能控制器，继而根据预设程序作出适当连锁动作。
B 区域智能控制器
所有区域智能控制器都在区域智能概念下开发，每个控制器拥有独立微处理器及主记忆体，用作储存其管辖外围设备运作参数，一旦电脑终端或通讯主干线发生故障，所有外围设备仍能根据预设程序自动运作。而有关各种区域智能控制器型号将会根据所需管理的外围设备种类而定。
C 总控室中心配置
在主控中心，其配置主要可分为三大部分：
- 闭路电视数码影像处理器
- 操作员电脑终端
C1 闭路电视数码影像处理器
在主控中心內，所有影像将经由“ALC”TRV-5300综合数码影像处理器作24小時不间断数码录影；而有关影像将会以DAT电脑带备份，同时，系统操作员能在同一屏幕上监察多达16支摄像机影像，当有需要对某个地区作重点监视时，操作员只需在相对画面上点取，有关摄像机将会以实时方式显示。
另外，每一台综合数码影像处理器都能提供一个额外视频输出接口，此接口可用作接驳普通视频监视器，用户能根据个别要求使选择之摄像机影像在屏幕上以跳台器方式切换显示。
此外，操作员亦能在显示屏上利用鼠标操控相对云台动作。而有关摄像机录影参数例如录影时间表、录影模式及警报录影时间等均能在主控中心內编定。
C2 操作员电脑终端
操作员电脑终端主要用作操作员与整个智能网络沟通媒介，其主要为一台80586以上电脑为核心，并在其上架构各类不同软件及硬件。操作员能通过此电脑终端监视整个网络状态，当有紧急事故发生，电脑亦能即时反映有关事故地点平面图及相对实时影像。
而有关附加在电脑上之软件及硬件如下：
- NCU-90网络通讯器
- MS-9800管理软件
- TRV-MS6900多媒体软件
C2-1 NCU-90网络通讯器
在INT-9800联智系统主干线上RS-485网络传输模式将会通过NCU-90网络通讯器转换到MS-9800管理软件可识别之RS-232格式，并上传至电脑內。此外，通过NCU-90，操作员可下传更新参数到适当外围控制器，更改系统运作程序。
每个NCU-90提供一个RS-232接口以连接电脑及一个RS-485接口以连接各类外围控制器及操作员电脑终端。NCU-90与上述电脑终端及控制器通讯模式以先进点对点技术执行，使网络运作更趋智能化。
C2-2 MS-9800管理软件
MS-9800系统管理软件能将一部普通80586以上个人电脑变为INT-9800网络上之用户工作站。整个软件在微软视窗环境下运作，大大改善了人机界面。
MS-9800管理软件下所出现的动态图能显示多达256种颜色，而有关动态图內容能包括不同种类，如：楼层平面图、事故地带点显示图、设备故障显示图及网络架构图等。此外所有bit.map格式图档皆能兼容在MS-9800软件，有关功能能方便将复杂建筑图直接转换到MS-9800上应用。
C2-3 TRV-MS6900多媒体软件
利用TRV-MS6900 多媒体软件，用户能实现在同一电脑终端上同时处理智能自动系统及矩阵式闭路电视主控，TRV-MS6900软件主要用作在电脑终端上将INT-9800联智 智能自动系统及矩阵切换主机联网之媒介。藉此操作员能同时监控矩阵主机所连接外围摄像机及INT-9800网络上之各类监控点状态。
此外，操作员能在MS-9800软件下所绘制之平面图直接点取所需观看之摄像机，而有关摄像机所监察之画面会即时显示在电脑屏幕上，此功能将方便操作员在不同地区搜寻各个摄像机影像。
2.4.10 设备选型（略）
2.5 消防报警及灭火部分
2.5.1 FM200灭火系统设计依据
* 《FM200气体灭火系统设计说明》
* 《火灾报警系统设计规范》
* 《气体灭火系统施工及验收规范》
2.5.2 设计说明
FM200气体灭火系统
该系统设计为组合式全淹没灭火系统，设计灭火浓度为10%，设计共需25只90L钢瓶，分为5组，每组5只。该系统共分三个保护区，机房为两个保护区，配电室为一个保护区。当任意一个保护区有火警时，每个保护区单独进行保护，每个保护区喷气时间为15秒。当保护区内有火警时，保护区内报警器报警，30秒后开始向保护区内喷气，该系统管路采用镀锌无缝钢管丝扣连接。管路实验压力为46Mpa，30分钟内压力不下降。管路无泄漏为合格。
火灾报警系统
本系统在每个保护区内设置烟感及温感。当有火情时，烟感报警，同时室内声光讯响器报警，保护区内人员开始疏散，当温感报警30秒后，开始向保护区喷气，同时保护区门口的放气指示灯点亮，警告人员不得入内。如在火情时，报警系统出现故障，可通过保护区门口的紧急起停按钮，手动按下进行人工放气。如出现误报警状态，也可通过该按钮，停止向保护区放气。
本系统在大楼内独立成一系统，但可以向大楼的消防系统提供报警信号、故障信号和放气信号
本系统只设计三个保护区，每个保护区的周边围墙应该在上至楼板，下至地板。每个保护区的出入口，应设置常闭防火门，并应随时能从内部打开。
保护区地板下的探测器布置方式与室内相同。
2.6 防雷工程
2.6.1 雷害的成因及分类
雷电是一部分带电云层与另一部分带异种电荷的云层或者是带电云层与大地之间迅猛的放电，其瞬间功率可高达109-1012瓦特。强大雷电流将产生极高的热的、机械的、电磁的作用，造成地面建筑及设备的严重破坏，时至今日，随着科学技术的发展，计算机网络及通信系统等电子设备广泛应用，雷电造成电子设备的损害事例成倍增长，并造成重大损失。
例1、1992年6月22日20~21时，北京国家气象局中心大楼的避雷针接闪，影响中心计算机室的四楼、五搂、六楼的大型计算机的主机、微机和各终端及出口。本次雷击事故使北京椂?┑耐?较呗返牡髦平獾髌鞅黄苹担?贡本?东京线路中断46小时，另一主机的一块异步板被击坏，导致8条线路中断，并损坏终端6台。
例2、1997年10月，广州荔湾区某证券营业部，遇雷击，使2台UPS所有的调制解调器、网卡全部被击坏。
2.6.2 雷电损害电子设备的途径
直击雷：闪电直接击中架空在野外或山上的电源线，电话线或天线上，雷电能量非常大，严重时会导致线缆融化，设备的元器件烧焦，炸裂，雷电高压沿线路直接入侵设备，造成设备损坏。
感应雷：在雷电放电过程中，无论是云对云、云对地之间放电都将产生强大的静电感应和磁场感应。在临近的架空线路、接地线路和导体上产生感应过电流和过电压，当耦合到电子设备上时，可直接击毁设备。这种由雷电引起静电感应和电磁感应统称为感应雷。感应雷一般没有直击雷那麽猛烈，但因其是通过静电感应和磁感应产生作用，故可在较大范围内多个局部同时发生雷灾。感应雷发生的概率大大多于直击雷，尤其是计算机网络、通讯系统等常因动力线，网络通讯线感应过压或过流而损坏，故对计算机类设备而言，感应雷的危害往往大于直击雷。
雷电反击：当前建筑接闪器（避雷针、网，带）接闪雷电时，在强大雷电流通过引下线入地网泄放大地的瞬间，引起建筑物附近地电位急剧变化，通过各分立接地及接地线引入高电位，对设备造成反击而损坏。这种情况相对于前两种雷击发生较少，但对设备损坏最为严重。
2.6.3 防雷工程措施
根据有关统计资料表明，感应雷电过压幅值在无屏蔽架空线上最高标准达20KV，所以在建设计算机房时应做好防雷工程，以防患于未然。
机房防雷工程一般要做以下几步：
机房接地
根据国际GB50174?3《电子计算机房设计规范》，交流工作地、直流工作地、保护地、防雷地宜共用一组接地装置，其接地电阻按其中最小值要求确定。如果计算机系统直流地与其他地线分开接地，则两地极间应间隔25米。
线路防雷
1）在动力室电源线总配电盘上安装并联式专用避雷器构成第一级衰减。
2）在机房配电柜进线处，安装并联式电源避雷器构成第二级衰减。
3）机房布线不能延墙敷设，以防止雷击时墙内钢筋瞬间传导墙雷电流时，瞬间变化的磁场在机房内的线路上感应出瞬间的高脉冲浪涌电压把设备击坏。
2.7 综合布线系统
2.7.1 设计依据
美国电子工业协会/通信工业协会EIA/TIA568工业标准及国际商务建筑布线标准；
美国电子工业协会/通讯工业协会EIA/TIA-TSB-36标准；
美国电子工业协会/通讯工业协会EIA/TIA-TSB-40标准；
电气及电子工程师学会IEEE802标准；
中国工程建设标准化协会标准－建筑与建筑群综合布线系统工程设计规范 CECS72：95
中华人民共和国通信行业标准ISO/IEC11801：1995大楼通信综合布线系统；
《工业企业通讯设计规范》（GBJ42-81）；
SYSTIMAX结构化布线系统设计总则。
2.7.2 结构化布线系统与应用系统的独立性
商用建筑物布线标准EIA/TIA568规定：
用星型结构的物理布线实现各种形式的网络逻辑拓扑结构，即无论将来网络技术如何发展，其局域网络的拓扑结构一定是总线型、环型、星型、树型、或以上几种形式的结合，而星型的结构化物理布线，通过在配线室内的跳线灵活变换，便可实现以上所述的总线型(如IEEE802.3/Ethernet)、环型(IEEE802.5/TOKEN-RING, X3T9.5 TP-PMD/FDDI)、星型(Star LAN)或混合型(含有环、总线等形式)的拓扑结构。
不依赖于具体的应用环境而位于稍高层次的网络层、传输层则与物理布线本身独立。
至于更高层次的网络应用软件(如NETWARE/Windows NT等)以及网络管理软件(如CISCO Cisco View、HP Open View等)与布线系统也独立。同时，网络技术的发展，也要求机房环境的物理布线具有灵活性，能够考虑到现在和未来的应用技术水平。网络系统本身应当分布实施，其原因是多方面的：应用的要求，财政预算上的限制，将来技术发展的考虑，而这种分布实施在技术上体现的层次不同。那么，对楼内布线本身，不必更多地考虑到网络的逻辑结构，更不需过多考虑网络服务和网络管理软件，这是物理布线以后的问题，也就是说结构化布线系统具有与应用的独立性。
2.7.3 综合布线系统设计的特点
在现今的网络时代，多媒体数据传输的瓶颈，主要集中在传输介质方面。对于任何一个网络系统，各工作终端或工作站的设备非常容易更新，但对于一旦形成的布线系统，若想更新，谈何容易。因此，一个具有先进性的综合布线设计，必须立足于现在，但更应该着眼于未来五年以上。针对吉通上海公司IDC机房综合布线系统的设计，我们始终本着上述的原则。
下面简述本设计的特点：
遵循的的设计规范为国际现行的最高标准，虽然许多厂家已经推出了六类、七类甚至八类布线产品，但还没有被ISO标准化，若盲目采纳不仅存在一定的风险，而且价格极其昂贵。
本系统采用的Power Sum解决方案有效的扩大了本信息高速公路的传输带宽，可以在一百米距离的铜线电缆中，以622Mbps的速率传送语音、数据和全部77个频道的宽带视频图象，它比传统的传输速率高4倍。
最少的元器件种类配置，不仅简化了系统的构成，而且更方便业主的管理，大大地增加了系统的通用性和开放性。
信息点集中管理，使跳接更加方便，能够实现网管中心对工作区信息点的直接管理。
2.7.4 综合布线系统总体介绍
1、整个综合布线系统全部采用超五类UTP系统；
2、整个机柜区分为若干组，每两排机柜设一组集中配线柜；
3、配线架端口与交换机、语音配线架以及工作区用户终端与信息出口之间均选用RJ45/RJ45跳线；
4、对于水平线缆子系统，为防止强电对数据信号的干扰，绞线电缆使用镀锌线槽在地板下敷设，线槽应良好接地，且与强电线路相距不小于30CM，将信息出口安装在办公隔断的踢角板上或墙面、柱面上或抗静电地板上；
5、系统完工后，将给出具详细的测试报告。
2.7.5 综合布线系统的线槽选用及施工
从整个机房设计的美观、实用、安全性考虑，我们对机房线缆的设计采用地板下桥架的方式，水平主线槽、水平分线槽以及垂直线槽均选用镀锌线槽。
水平线槽 根据机房内部的实际情况，线槽采用铺设于地板下方式（见图）。由于机柜区的精密空调位于机柜的南侧，为不妨碍地板下的送风通路和减小噪音，所以该区综合布线的主线槽将敷设在机房中部，南北侧还可用于敷设强电线槽。水平区主线槽，应选用400*100mm镀锌线槽，到各机柜的分线槽选用300*100mm镀锌线槽，到各房间的分线槽选用100*100mm镀锌线槽，30%的冗余空间便于日后网络设备的扩展。若没有特殊原因，综合布线线槽距地面的安装高度将不高于5cm。
垂直线槽 每个二级中心配线柜通过垂直竖井，到中心配线柜的垂直线槽选用400*100mm镀锌线槽。
2.7.6 综合布线系统的实现
综合布线作为物理层的传输媒介，受网络结构实施模式的制约，即根据网络拓扑结构的不同而不同。根据上海吉通IDC机房结构图，及与相关技术人员的讨论，我方将综合布线系统的结构和实现方式作如下描述。
集中式管理结构
该IDC机房的机柜区/设备区，根据实际情况，将每两排机柜分为一个组，每两排机柜内的信息点集中于一个配线柜（CM）里，各配线柜通过汇总到中心机柜，各网络设备也集中到中心机柜。对于监控室、网管计费中心、演示中心、客户室、办公室、大厅，则直接通过网线接入中心机柜这种集中式结构给系统的管理、维护带来了方便。
综合布线系统的实现方式和点位分布
共有250个机柜（不包括配线柜），每个机柜设置8个接入点，采用朗讯产品的M102SMB系列桌面出口盒方式，总共2000个信息点。每两排设一个二级配线柜，共有10个二级配, 线柜，二级配线柜与中心配线柜之间采用两根12芯多模光缆和48根网线连接。
网管计费中心布20个点，与中心配线柜直接通过绞线相连。
监控室布12个点，与中心配线柜直接通过绞线相连。
演示中心布12个点，与中心配线柜直接通过绞线相连。
客户室布，与中心配线柜直接通过绞线相连。
办公室布，与中心配线柜直接通过绞线相连。
大厅布，与中心配线柜直接通过绞线相连。
中心配线柜：各二级配线柜与中心配线柜之间通过12芯多模光缆和网线相连集成在24ST1-EW光纤配线架和PM2150B-24配线架上。为节省网络配线柜的数量，中心网络配线柜采用双面配线方式。
关于本区综合布线点位的可扩充性分析
也许将来某些机柜对信息点远远大于所需要求，解决方法只有临时增加，因为为贵方设计的系统无论从地下桥架的容量上还是从配线架的空间上都留有足够的冗余量，完全满足贵方今后的扩容。而且地下桥架也是全开放的一种敷设介质，使扩容工程仅仅是将线放在地下桥架里，工作量极少。
迪家装饰专业从事办公空间的室内设计、施工、配饰、售后服务为一体的装饰企业。公司拥有一流的设计团队，高素质的施工队伍竭诚为您提供高质量的服务，了解迪家装饰机构请咨询：400-696-1886 转载请注明出处本文链接地址：http://www.zsokay.com/ptfw/jfjs/20130123255.html
