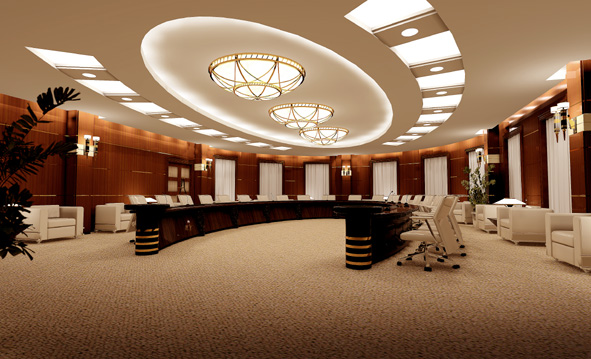

多功能会议室设计,多功能会议厅分为贵宾接待厅、会议厅；贵宾接待厅担负接待贵宾和谈判的任务的场所。因此在设计及产品选配时还需要考虑整体安装效果的美观。技术指标要求达到贵宾接见厅混响时间为500HZ/ 0.7秒；谈判厅混响时间500 HZ/0.8秒，并且主扩声系统应配备全频工程音响组，使厅内发言者语气表达真实准确；该系统还应配有可录音的卡座以保证重要会议的录音功能。系统设备组成：调音台，扩展器，反馈抑制器，均衡器，全频音箱，卡座。会议厅是开会的场所，系统主要以扩声为主，因此在顶内加装全频工程系列扬声器，并做到可以达到其它一些基本功能简单应用（如背景音乐的播放）。系统设备组成：调音台，反馈抑制器，全频音箱。
多功能会议厅设计要求：
随着电脑技术的发展，多媒体、网络视频会议系统成为现代化信息交流的手段，我们的设计人员根据满足现代化信息交流的需要进行方案设计；同时把已有的其他信号，如闭路电视信号，广播电视信号、网络会议信号等送入投影系统；并可以通过合理的布线连接把该厅的多媒体会议信号输送至网络出口，与指定地点通过双向网络电视会议进行交流。以多媒体(网络)会议为主的多功能厅设计的方案，应包含多媒体会议、网络电视会议、学术交流、技术培训、产品介绍、新闻发布等所需求，因而选用技术先进、外表美观的多媒体会议系统是必要的条件。一个全功能的多媒体系统应有以下系统功能组成：
1、多媒体会议系统
2、多媒体网络电视会议系统
3、同声传译系统
4、会议扩声系统
5、文艺表演音响、灯光、视频、卡拉OK系统
多功能会议厅系统设计特点：
（一）多功能——能满足各种现代化电子会议的使用所需功能。
（二）辅助设备可进行自由组合——系统采用设计为组合式，既不影响大厅美观，又方便灵活组合成声光像系统。
（三）方便安全——设备选用带轮机柜式安装，搬运、储存方便安全。
（四）接线灵活——管线埋设也针对上述功能配置需要，埋设双向管线，可楼内远端控制和传输影像（如网络会议或闭路电视），方便多种连接和使用。
（五）节省成本——本流动式设备可移动到别处使用，提高了利用率，减少了部分设备（幻灯机、实物投影机）的配备，节约了成本。
多媒体会议系统设备配备: 配置一台专业多媒体投影机，高亮度(3600ANS流明),高分辨率真彩色显示功能,不但可放影录像机、LD、DVD影碟机的视频图像,更可在大屏幕(100英寸)上真实投影计算机图形文字(或计算机网络信息),此功能特别适合公司情况介绍,新产品介绍研讨,讲座教学等,所有音视频图像可根据需要,通过音视编辑机编辑成录像带以行或作为资料保存;该系统设备设计成可流动使用，必要时，可以移往其它多功能厅或场所使用，以提高设备使用率，节省投资方的资金。
多功能会议厅网络配置与技术要求
1、系统布线，对于系统的硬件架构，其线材的选用可跟据系统的大小及节点间的距离来决定。除光纤(10Base-FL)外，有效传输距离最远者为10Base-2。按理它应该为最佳选择，但在整个系统的配置时，还须注意终端及线路的分布等问题。在典型的10Base-2设计中，线路必须加上50Ω终端头作为整个网络的负载。节段最长可为185m，且须呈直线状，电缆在铺设中如果有缺口，原来的两段将会瘫痪。再加上所用接口及线材较为昂贵，除非需要将两分系统连接，一般不建议采用这种线材。
10Base-T的接法如星状，中心部分以集线器(Hub)连接。其接口RJ45类似于电话设备接头，线材为双绞线的5类网线(100Mb/s)。这种接法的优点是：简易明了、材料经济、保险系数高，万一其中某节段断路，其它跟网络分配器连接的节点还能继续工作。10Base-FL(光学纤维)一般为大型网络系统所用。一般设计为每个分系统间的连接，如大型户外演出、大型主题公园各个主题区间的连接。
2、系统硬件，系统由调光台、网络节点、PC机和集线器组成。调光台为整个系统的中心，也是操作界面。采用PⅢ处理器的电脑调光台，可定义为主控台、备份台及遥控台三种模式。主控台为整个网络之核心，可具备18000个光路及32个DMX-512段，以控制整个系统。备份台通过网络与主控台连接，并利用全跟踪备份模式对主控台进行学习。遥控台为主控台的分控台，在大型演出中往往要求分工处理，如主机控制传统灯，分控台控制电脑灯等。
网络点可分为：SN100、SN102、SN103及SN104。SN100及SN102除能提供DMX输入/输出外，还能提供如彩显、MIDI、AUX、Reporter、遥控及软驱等信号。一条细小的5类网线就能包容如此多的信号，这是传统DMX线所无法做到的。SN103及SN104也只有DMX输入/输出，其中SN103为AC供电、SN104为24～48V直流供电。在整个网络中，PC机的角色非常重要。
3、系统软件，可在灯光网络数字调光系统中应用的软件包括：GeniusPro、Tracker、Communique、Networker、Reporter、Server和ShowNetConfiguration等。不同的软件在网络中的功能各异。
GeniusPro为整个系统或单机的操作系统。该软件具有处理6000光路、8192硅路、2000场、1000组、2000宏、600×99效果步、30效果演出、3000时间码(SMPTE)等功能；除了在调光台中应用外，还可装进PC机作为脱机编辑或PC机备份。
Tracker用于电脑灯控制，广义上说，是为控制所有接收DMX信号而起动的器材。Communique为调光台对外界信号连接的界面，如模拟输入触发、SMPTE、MIDI及宏触发等。Networker为单机与网络之间沟通的桥梁，目前以10Mb/s稳定运行，将来运行速度可高至100Mb/s。
Server为所有控制台内编程的集中地，控制台可通过它实现资源共享。网络工作站为PC平台并安装了ShowNetConfiguration软件，该软件担负全系统DMX地址码分配工作，其功能强大，可把一段512回路里的任何回路跟其它段的任何回路合并成一新段。ShowNet的最新版本ShowNetPro更把原来的处理能力从16段提高到32段，即32×512=16384个DMX地址码，这32段隐藏于Netslot的网络配接带上，每一路可以自由搭配或定义成输入/输出，体现在任何一个SN网络节点中的任何一个接口上。设定完成后，可切换至PCReporter报告软件，从而可获得CD80SV调光立柜中的所有信息，使灯光师对立柜工作状况及至大电网情况了如指掌。
多功能会议厅声学特性测量：
贵宾接待厅：最大声太极频率特性125—4000HZ内平均最大声压级9.2D.传声增益频率特性250HZ—4000HZ（1∕10CT）—6.0Db 250—4000HZ（1∕30CT）—6.4Db 100HZ—8000HZ（1∕30CT）—7.5Db。传输频率特性250—4000HZ内平均值为：82.5DB。会议厅：最大声压极频率特性125—4000HZ内平均最大声压级93.8DB, 传声增益频率特性250HZ—4000HZ（1∕10CT）—6.4Db 250—4000HZ（1∕30CT）—5.9Db 100HZ—8000HZ（1∕30CT）—7.3Db。传输频率特性250—4000HZ内平均值为：82.5DB。
多功能会议厅系统设计
会议室环境系统：会议室环境系统由会议室的灯光（包括白炽灯、日光灯）、窗帘等设备构成；完成对整个会议室环境、气氛的改变，以自动适应当前的需要；譬如播放DVD时，灯光会自动变暗，窗帘自动关闭。实现会议室环境系统的控制：通过强电继电器，控制日光灯的开关，并且能够设置多种灯光模式预设（如会议模式、A/V模式、培训模式等等），使得灯光迎合各种的场合需要。 通过强电继电器，控制窗帘的开/合，迎合各种场合的需要； 通过强电继电器，控制投影机、A/V设备的设备电源，实现电源的自动、节能管理，而且可以更好的保护设备，如系统会在投影机关机後预留足够的时间给投影机散热，然後才自动断开投影机的电源； 该系统配置了1个触摸屏，方便客户使用：控制室操作人员使用MK-win，可实现所有设备的控制；主席台上使用ST900操作，完成一些简单的控制操作。
会议讨论发言系统
DIS的CDS4000会议讨论系统是一种多用、经济的讨论系统，适合用在小型的会议和讨论中。它具备控制会议/与其它设备联动和讨论所需的全部功能。代表可以通过话筒、内置扬声器和耳机交流。它的声音纯净，适合用于政府、饭店的会议室，培训和教育的场所，公司董事会会议室，以及议会内的小会议室等。
根据会场的需要配置1台主席机和10台代表机，其中设置一台中央控制器，可制定发言模式、输出音量和耳机监听音量。我们使用DIS移动式代表机，这样使得整个系统安装配置非常方便灵活，可以根据会议需要随意配置。
会议讨论发言系统除具有普通会议扩音功能外，还应具有以下几种控制发言的方法：
压倒模式：
系统中只有一名与会者可以发言，任何时候有代表请求发言（按“发言键”）都将会中断前者的讲话而发表自己的意见。主席有权中断发言者的发言。
讨论模式：
该模式可设定1-4个人同时具有发言权，即最多允许四个代表话筒同时打开，超过设定人数的请求将会被拒绝，即使按下话筒键亦不能打开话筒。
讨论模式（带自动关闭）：
该模式与以上模式基本相同，但当打开话筒的代表30秒内不发言，话筒即自行关闭。主席话筒将不受以上各种模式的限制，即主席话筒可以随时打开或关闭。
C. 高亮度大屏幕投影放映系统
本方案所谓的影视系统包括有线和播控的影视射频、视频讯号通过投影机在屏幕上的播映以及在会议桌上采用每位一个，目前国内最先进的升降式15”液晶显示屏，同样也可选看视频节目和数据信号，以配合现代化手段和技术的
应用产生影视画面的一种先进方式。同样，一个具有良好影视观赏效果的会议应达到如下要求：
播映亮度高，在具有适量环境照明条件下不影响观看。
画面清晰度、分辨率高。
彩色还原性好，放映保真度好。
在视频系统中我们选用的投影机为日本爱普生产品，设计投影画面为120”，该投影机为高分辨率、高亮度的液晶投影机，投影机采用最新的带微型透镜的液晶板以提高透光率，并辅以新技术的200瓦，寿命2000小时的UHP灯，通过独特的P/S光的偏振系统提高光线的利用率，得到4000ANSI流明的超高亮度。XGA（1024*768）的高分辨可直接与图形工作站连接，并可压缩支持SXGA（12800*1024）分辨率显示。机器的体积为319*168*429mm重量8.4Kg，具有良好的散热空间及优良的稳定性，铝镁合金外壳及多种输入端口（HD15、RGBHV、USB、S-VIDEO、RGB视频分色输入），红外、有线遥控、RS232等多种控制方式，使得该机器成为不可多得的多功能投影机。
由于这间会议室装潢格局的特殊性，使得投影机无法在正常的位置安装，因此我们特意配置了该投影机专用的长焦距投影机镜头，能够实现投影机的超远距离投影。投影幕采用加拿大美视电动屏幕，投影画面为120”，反光率高，可达2倍以上反射率，十分适宜于受照明灯光影响的场合。
主要特点：
1、 任何地方安装都简单；
2、 高质量的铝合金框架，精致的外观；
3、 低噪声的马达；
4、 线控遥控，操作简单，悠闲顺畅；
5、 能满足220、230、240V，50 HZ/60HZ的电源；
6、 有效的映像，视频解析度极好，图象极其明亮；
7、 屏幕的表面分为白色的玻璃幕和无光泽的玻璃纤维幕，黑色的边框。
通过视频系统的设备贯通，该投影机可即时切换播放下列图像内容：手提式电脑或其它电脑显示屏中的画面（会议桌下及播控室处预留三个接口）；书写及实物投影（由视频展示台实现，视频展示台未作配置）；VCD、DVD、MVD、PDVD等镭射光盘；二只现场半球罩快球摄像机拍摄的实况情景；大楼内闭路电视节目内容和卫星节目信号（播控室中需放至电视终端盒）
